在新能源工业车辆蓬勃发展的今天，直流充电机作为快速补充电能的关键设备，其高效、安全的工作原理备受关注。广东泰坦智能动力有限公司（以下简称“泰坦智能”）作为行业内的佼佼者，生产的直流充电机产品凭借先进的技术和可靠的性能，赢得了市场的广泛认可。今天，我们就来深入解析一下泰坦智能直流充电机的工作原理。

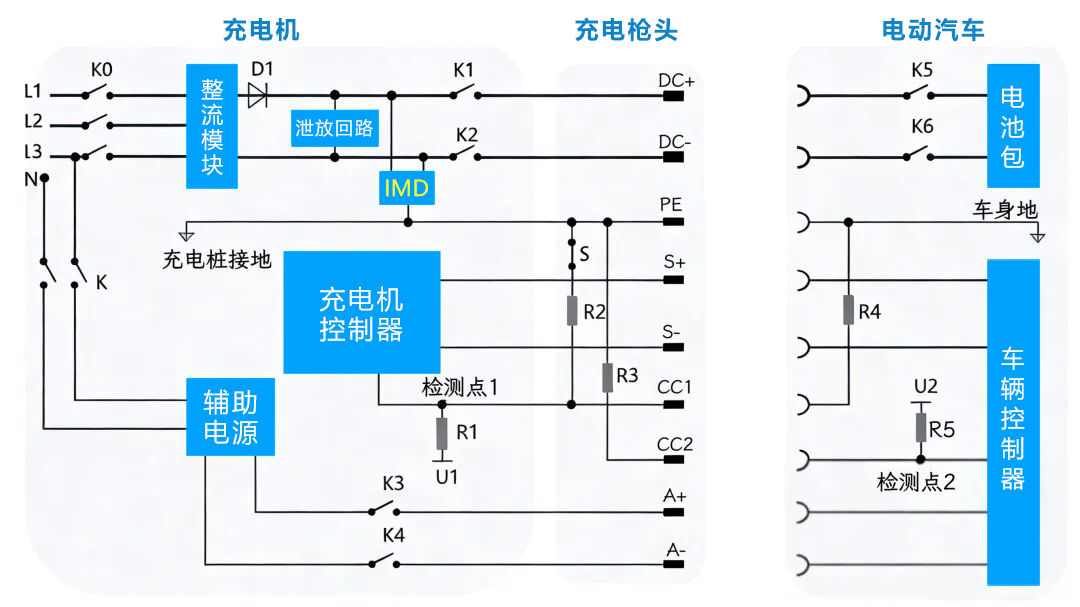

一、系统组成：三大部分协同工作

泰坦智能的直流充电机系统主要由三大部分构成：充电机本体、充电枪头以及电动车。这三部分通过精密的电路设计和智能控制，共同实现了高效、安全的充电过程。

1.主回路部分：这是充电机的核心，负责将电网的三相交流电转换为直流电。具体过程是，电网三相交流电通过交流开关K0接入充电机的整流模块，经过整流后输出稳定的直流电。随后，直流电通过直流开关K1、K2连接至充电枪头，最终通过充电枪与车辆插座的对接，为动力电池包供电。

2.控制回路：控制回路是充电机的“大脑”，负责完成车机连接确认、数据交互及辅助电源输出等控制功能。它确保充电过程的每一个环节都能精准执行，保障充电的安全性和效率。

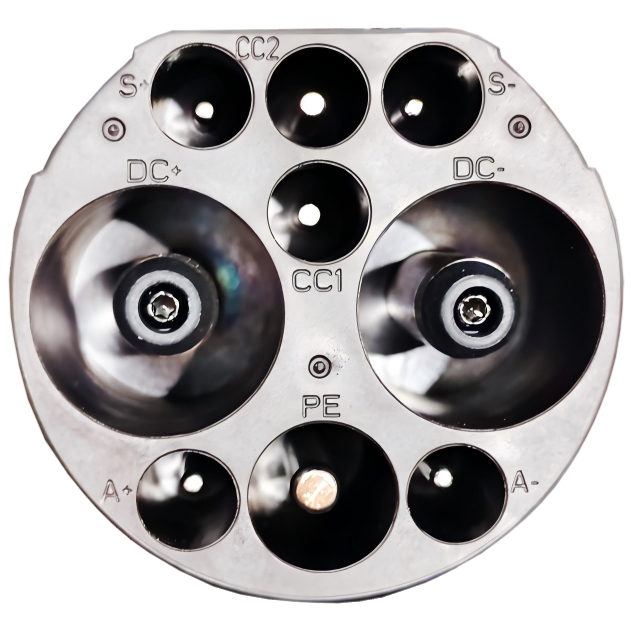

3.充电枪针脚定义

GB/T 20234.3 充电接口-插头

二、工作原理：六步流程精准控制

泰坦智能的直流充电机工作原理可以概括为以下六个关键步骤：

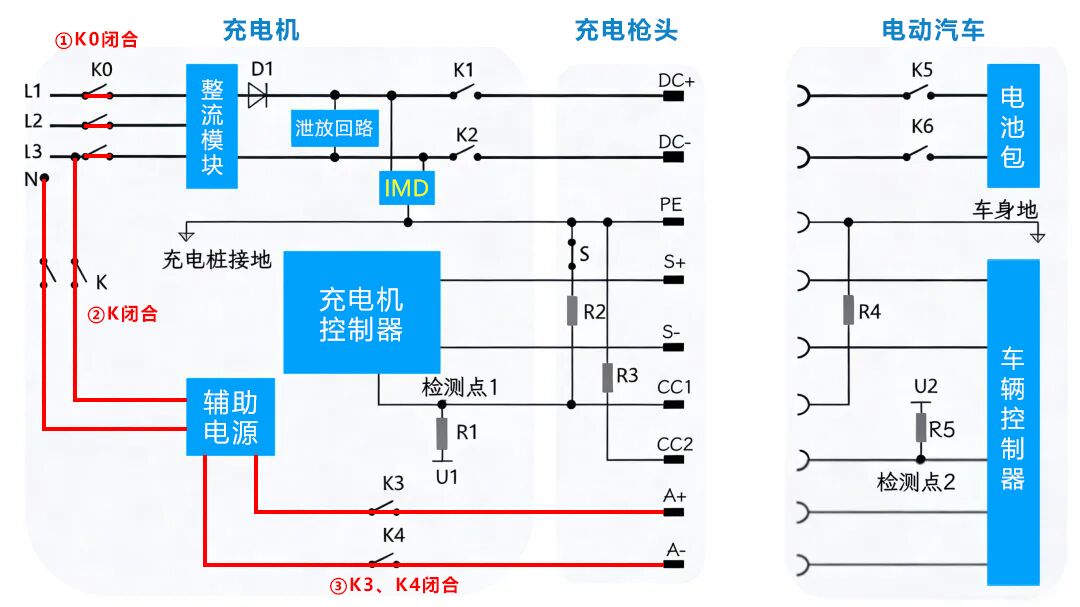

1.充电机上电阶段：当充电机接通电源时，交流开关K0吸合，三相交流电接入整流模块输入端。同时，开关K闭合，辅助电源获取220V交流电并转换为24V/12V直流电，为充电机内部的控制器、检测电路等元器件供电，确保充电机正常工作。

2.充电枪连接与辅助供电阶段：充电枪插入车辆插座后，枪头电子锁自动锁止，确保连接稳固安全。此时，辅助触点K3、K4闭合，辅助电源通过A+/A-线路向车端供电，为车辆控制器提供必要的工作电源。

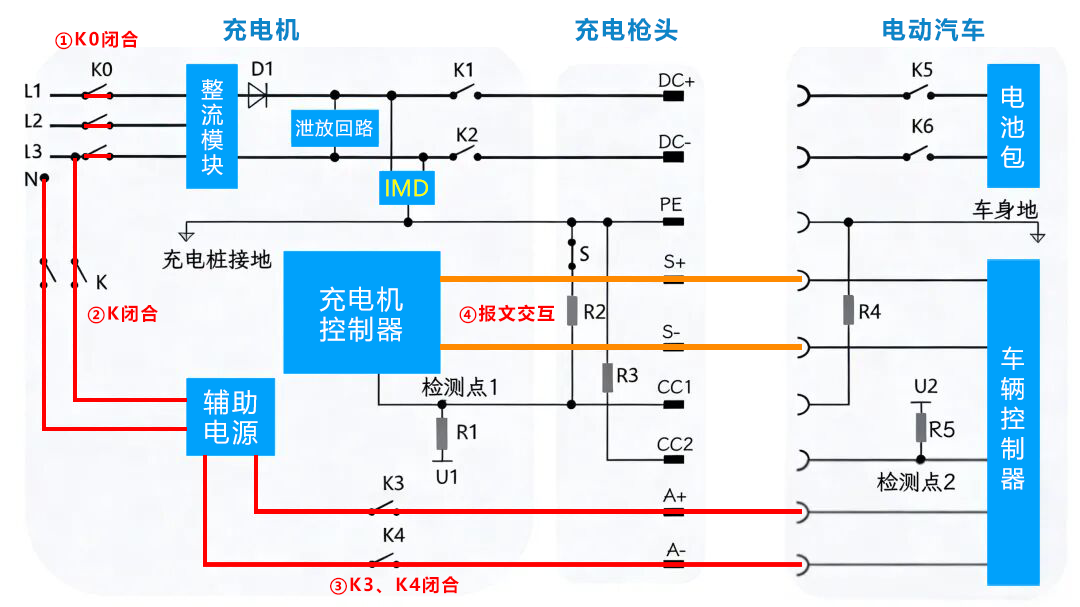

3.报文交互阶段：充电机通过CAN总线与车辆进行报文交互，确认充电参数、车辆状态等信息，为后续的充电过程做好准备。

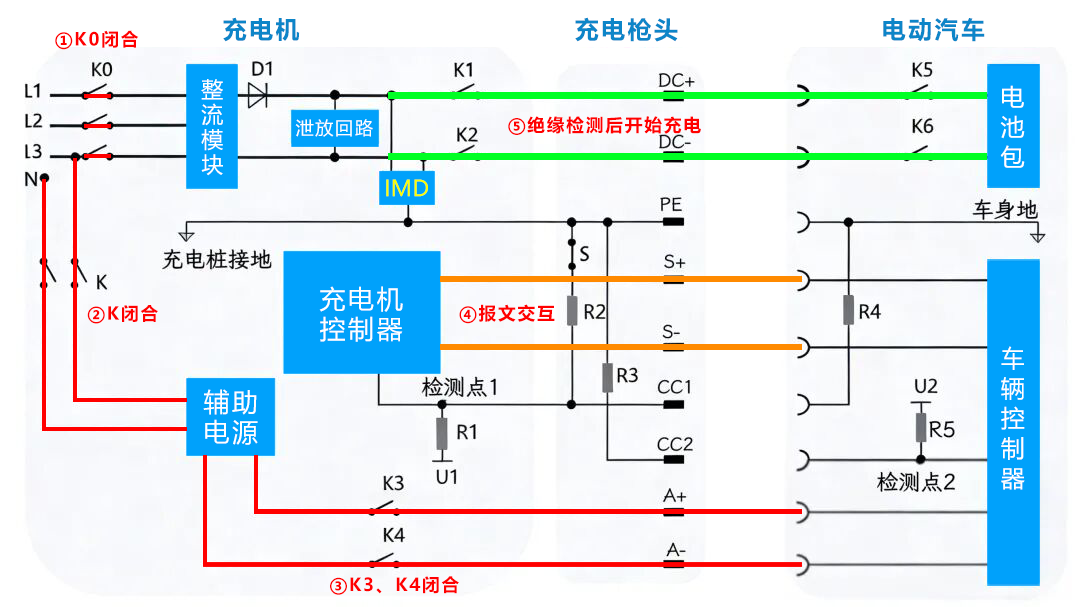

4.预充电与绝缘检测阶段：充电模块启动升压，直流接触器K1、K2闭合，系统进入绝缘检测流程，确保充电线路无漏电风险。

绝缘检测结束后，K1、K2断开，泄放回路导通，检测残余电压低于60V后进入下一步。

5.主充电阶段：车端K5、K6闭合，动力电池包电压反向送至K1、K2的外侧。充电模块随即启动升压进行预充，避免直接合闸对充电机造成冲击。当检测到K1、K2内侧与外侧的电压差稳定在1-10V范围内时，K1、K2吸合，主充电回路导通，系统进入正常充电阶段。

充电过程中，充电机输出的电压与电流将根据车辆BMS的指令进行动态调整，确保充电效率和电池安全。

6.充电结束与复位阶段：当充电完成或由机或车端发起停止充电指令时，K1、K2、K5、K6断开，开始泄放剩余电量。辅助电源继电器K3、K4断开，充电枪电子锁解锁，用户可以安全拔枪归位。

泰坦智能的直流充电机以精密的工作原理和可靠的性能，为新能源工业车辆的快速发展提供了有力支持。未来，随着技术的不断进步和市场的不断扩大，泰坦智能将继续致力于研发更加高效、安全的充电设备，为新能源汽车行业贡献更多力量。
